Rozdělení a typy soustruhů na kov

Existuje několik druhů soustruhů určených k obrábění kovů, lišících se konstrukcí i použitím:

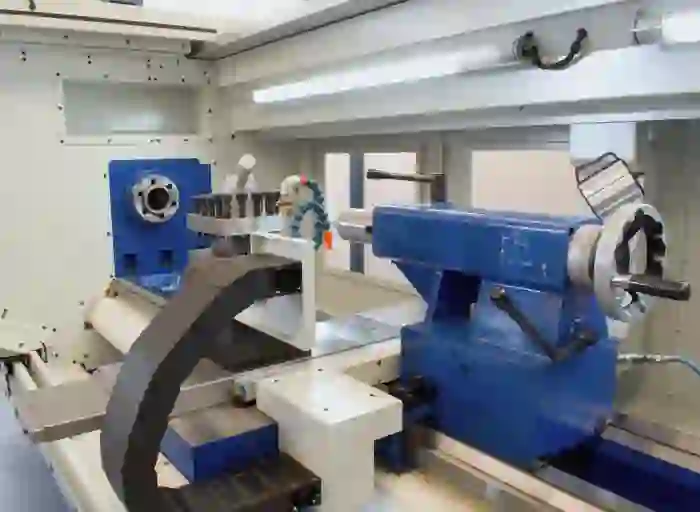

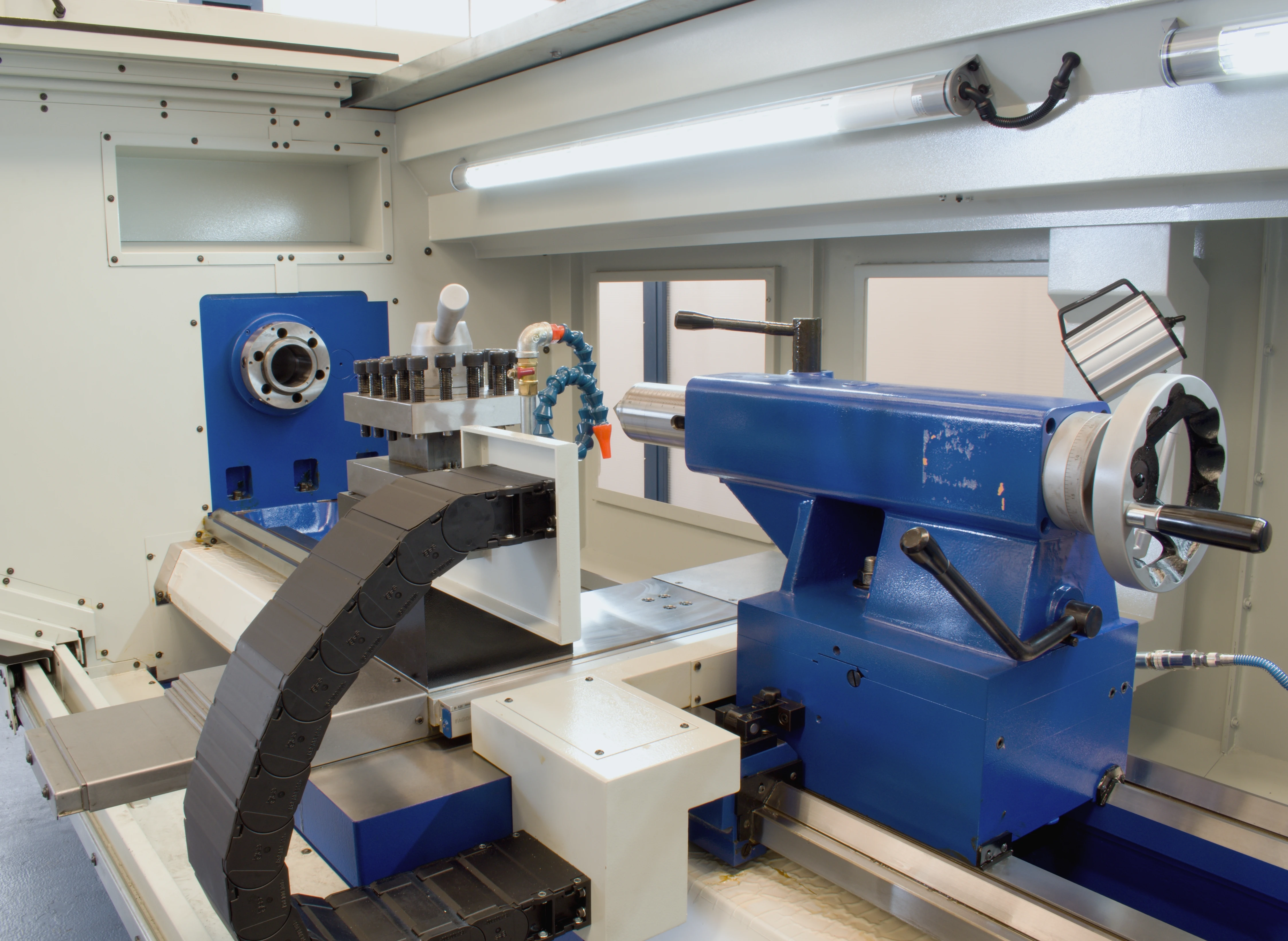

• Univerzální hrotový soustruh: Klasický soustruh na kov s vodorovně uloženým obrobkem mezi hroty (vřetenem a koníkem). Je vhodný pro širokou škálu operací od soustružení válcových ploch přes řezání závitů až po výrobu kuželů. Díky výměnným převodům a vodicímu šroubu umožňuje řezat různé stoupání závitů a je oblíbený pro svou všestrannost.

• Revolverový soustruh: Speciální soustruh vybavený revolverovou hlavou pro sériovou výrobu menších součástí. Umožňuje upnutí více nástrojů najednou a jejich rychlé střídání, čímž zkracuje čas potřebný k obrobení jedné součástky. Využívá se například při výrobě součástí z tyčového materiálu ve velkých sériích.

• Čelní soustruh (nebo také lícní soustruh): Tento typ soustruhu je konstruován pro obrábění velmi rozměrných a těžkých obrobků kotoučovitého tvaru (např. velkých přírub, ozubených kol, setrvačníků). Obrobek je upnut na velkou lícní desku namísto do sklíčidla mezi hroty. Čelní soustruhy mají robustní stavbu a často se využívají v kusové či malosériové výrobě velkých dílů.

• Svislý soustruh (karusel): U svislých soustruhů je obrobek upnut na vodorovné upínací desce, která se otáčí kolem svislé osy. Nástroj obrábí obrobek z horní strany. Karusely jsou určeny pro obrábění obrobků o velkém průměru a hmotnosti (např. turbínové rotory, ložiskové otočné kruhy), u nichž je horizontální upnutí nepraktické. Svislé soustruhy mohou být jedno- nebo dvousloupové (s příčníkem omezujícím výšku obrobku).

• CNC soustruh: Moderní číslicově řízené soustruhy na kov, které mohou konstrukčně vycházet z výše uvedených typů (horizontální i vertikální). CNC soustruh je vybaven řídicím systémem a servomotory, jež umožňují automatizované programovatelné obrábění. Operace jako tvarové soustružení, složité profily či kombinace více procesů (vrtání, frézování) na jedno upnutí jsou díky CNC technologii rychlé a vysoce přesné.

Kromě konstrukce se soustruhy na kov rozlišují také podle velikosti a parametrů. Od stolních soustruhů pro jemnou hodinářskou práci či modelářství až po mohutné průmyslové soustruhy schopné obrobit díly o průměru několika metrů. Při výběru vhodného typu stroje je proto zásadní znát požadovaný průměr a délku obrobků, které budete nejčastěji vyrábět.

Praktické využití

Soustruhy na kov nacházejí uplatnění napříč strojírenskými odvětvími. V malosériové výrobě a údržbářských dílnách se na nich obrábějí jednotlivé součástky, opravují hřídele či pouzdra a vytvářejí prototypy. Ve velkosériové průmyslové výrobě (například v automobilovém průmyslu) se řada operací automatizuje na CNC soustruzích – typicky obrábění hromadně vyráběných rotačních dílů, jako jsou nápravy, převodové hřídele, disky kol nebo součásti motorů.

V energetickém a těžkém průmyslu se velké soustruhy (včetně vertikálních karuselů) používají pro obrábění turbínových hřídelů, rotorů generátorů, velkých ložisek či tlakových nádob. Díky různým velikostem strojů tak může soustruh na kov sloužit jak drobnému živnostníkovi v dílně, tak i ve velké továrně vyrábějící komponenty o průměru několika metrů. Klíčovou výhodou soustruhů je jejich univerzálnost – jeden stroj dokáže provádět mnoho různých operací (vnější i vnitřní soustružení, řezání závitů, zapichování, srážení hran aj.) na rozličných typech součástí.

Tipy pro výběr soustruhu na kov

Při koupi soustruhu na kov je vhodné zvážit několik faktorů, aby stroj splnil vaše požadavky:

• Maximální točný průměr a délka soustružení: Zvažte rozměry obrobků, které plánujete obrábět. Soustruh musí mít dostatečně velký točný průměr (průměr obrobku, který lze obrobit nad ložem) a vzdálenost mezi hroty odpovídající délce vašich dílů.

• Výkon a tuhost stroje: Pro obrábění tvrdých kovů nebo odebírání většího objemu materiálu potřebujete dostatečně výkonný motor a masivní, tuhý stroj, který bude odolný vůči vibracím. Tuhá konstrukce a kvalitní uložení vřetene se projeví také na výsledné přesnosti obrábění.

• Přesnost a vybavení: Pokud budete na soustruhu řezat závity, vrtat osové otvory nebo provádět jiné specifické operace, ověřte si, že stroj disponuje potřebným vybavením (např. podporou řezání závitů, automatickými posuvy, digitálním odměřováním, případně poháněnými nástroji u CNC soustruhů). Vyšší přesnost obrábění zajistí kvalitní ložiska vřetene a možnost jemného nastavení posuvů.

• Manuální vs. CNC řízení: Rozhodněte se, zda využijete klasický ručně ovládaný soustruh, nebo potřebujete CNC soustruh. Pro kusovou a příležitostnou práci často postačí konvenční stroj, zatímco pro sériovou výrobu složitějších tvarů se vyplatí investice do CNC technologie, která zvýší produktivitu a opakovatelnost výroby.

• Servis a podpora dodavatele: U obráběcího stroje je důležitý i dostupný servis, náhradní díly a technická podpora. Vybírejte osvědčené značky a dodavatele, kteří vám zajistí záruční i pozáruční servis, odborné poradenství a případně školení obsluhy. Kvalitní servisní zázemí se vyplatí zejména u dražších CNC strojů, kde prostoje z důvodu poruchy mohou způsobit velké ztráty.

Jak to dělá TDZ Turn

Společnost TDZ Turn patří mezi přední české dodavatele soustruhů na kov (jak vertikálních, tak horizontálních) a dalších obráběcích strojů. V naší nabídce naleznete klasické hrotové soustruhy pro dílenské využití, ale i moderní CNC soustruhy různých velikostí a parametrů. Samostatnou kategorii tvoří vertikální soustruhy (karusely), které rovněž dodáváme pro obrábění obrobků velkých průměrů. Všechny stroje vynikají robustní stavbou, vysokou přesností a spolehlivostí v průmyslovém provozu.

TDZ Turn svým zákazníkům poskytuje komplexní služby od výběru vhodného stroje, přes jeho dodání a instalaci, až po záruční i pozáruční servis. Samozřejmostí je také technická podpora, školení obsluhy a dodávka náhradních dílů. Naše soustruhy na kov úspěšně využívají firmy v České republice i v zahraničí – mezi reference patří například společnosti z automobilového, energetického i strojírenského průmyslu. Díky dlouholetým zkušenostem dokážeme poradit s volbou optimálního řešení pro vaši výrobu.

Zjistěte více o našich soustruzích na kov – kontaktujte nás.

Karusel (svislý soustruh) – co to je a jak ho vybrat

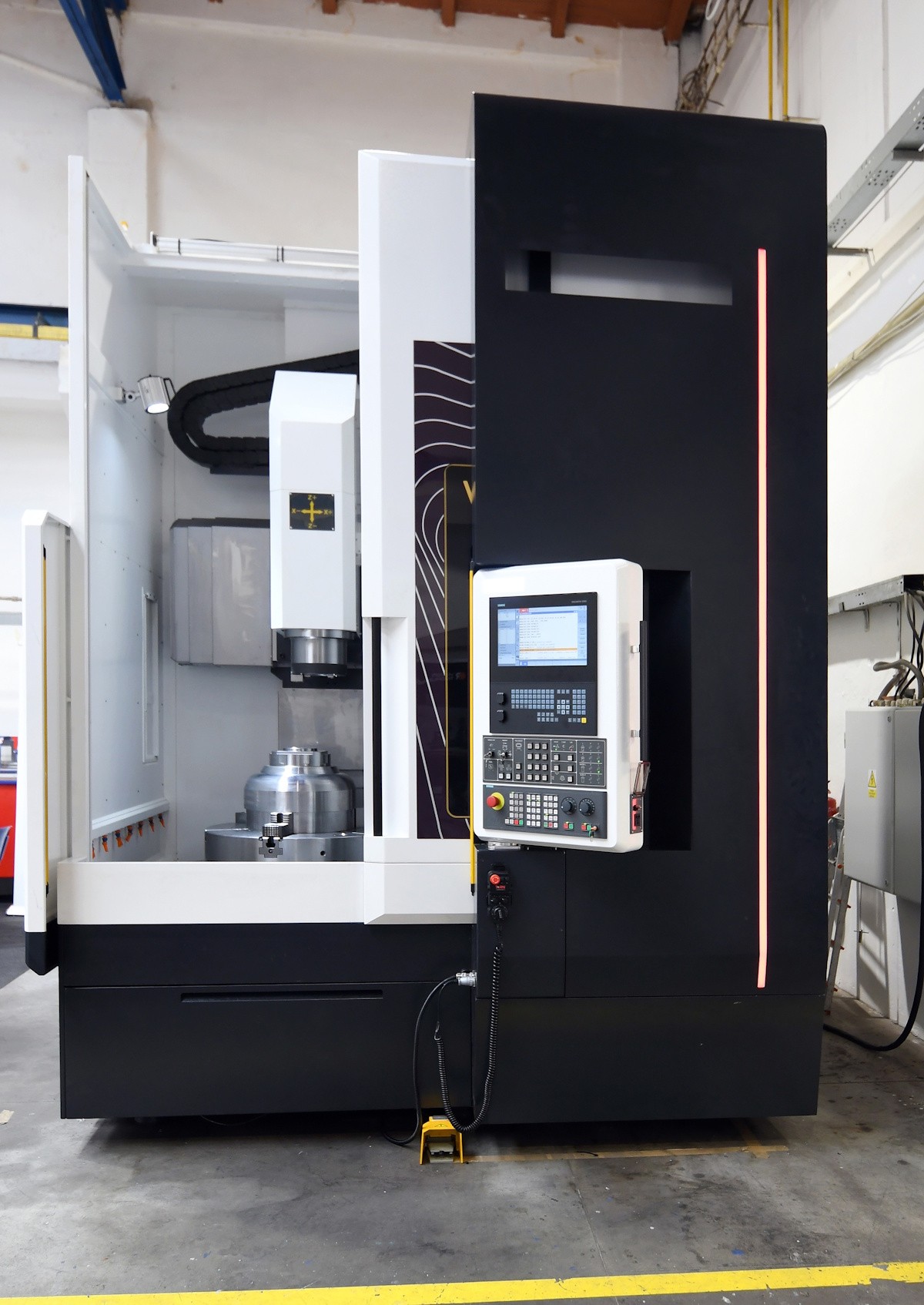

Karusel, neboli svislý soustruh, je obráběcí stroj určený k soustružení velkorozměrových obrobků, které mají větší průměr než délku. Na rozdíl od klasického (horizontálního) soustruhu je u karuselu upínací deska orientována vodorovně a obrobek se opracovává z horní strany. Tato konstrukce umožňuje obrábět velmi těžké a rozměrné kusy, protože obrobek leží na upínacím stole a není namáhán gravitací do stran. Karusely se proto využívají tam, kde manipulace s obrobkem na běžném soustruhu není praktická.

Rozdělení a typy karuselů

Vertikální soustruhy existují v několika provedeních podle konstrukce a velikosti:

• Jednostojanový karusel: Má jediný svislý stojan (sloup) na jedné straně otočného stolu. Výhodou je snadnější přístup k obrobku a možnost obrábět dílce i o větším průměru, než je samotný sloup (pokud je obrobek částečně otevřený do prostoru). Jednostojanové karusely se často vyrábějí do středních velikostí stolů (např. do průměru 1500–2000 mm).

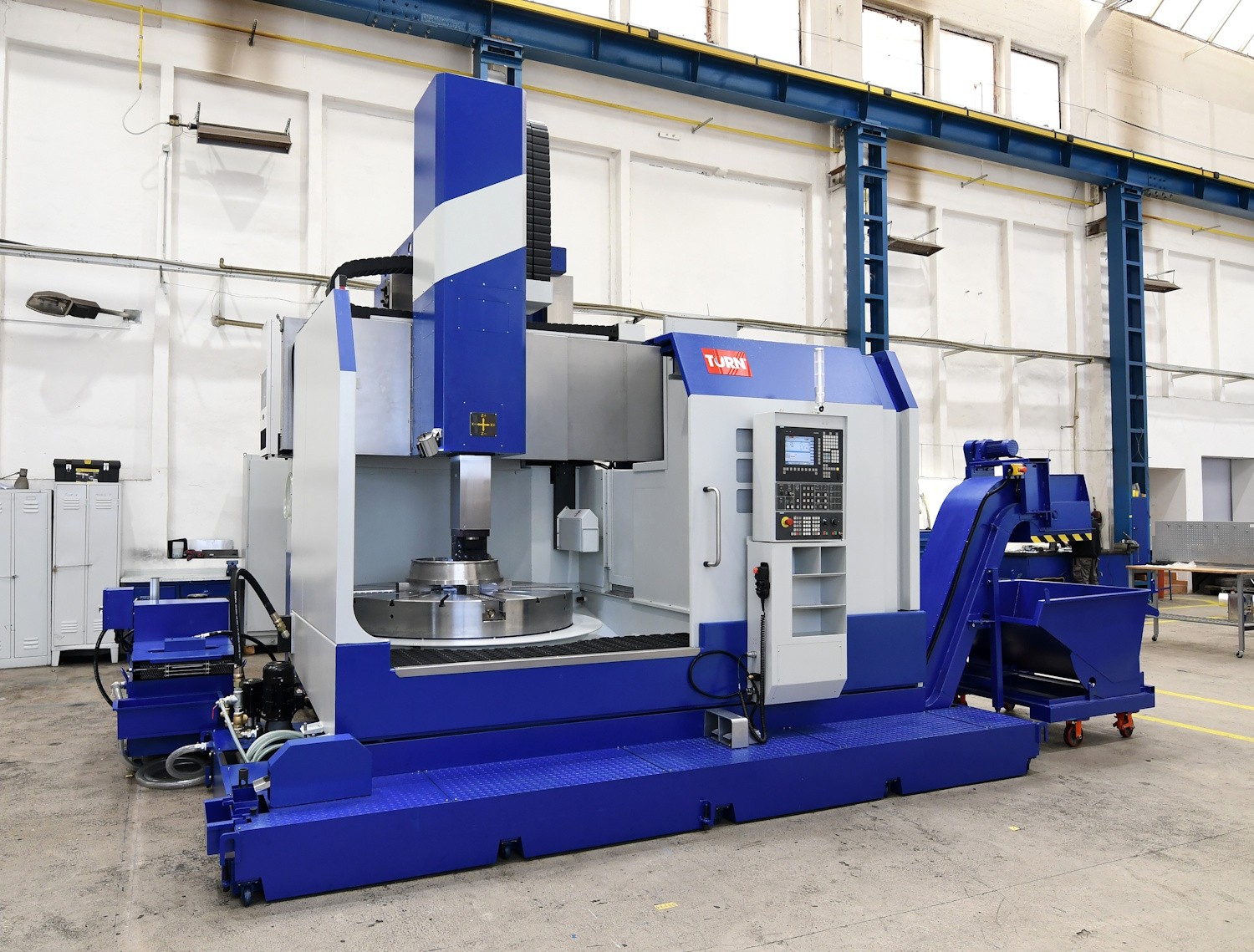

• Dvoustojanový karusel: Disponuje dvěma svislými stojany spojenými horním příčníkem. Toto provedení poskytuje vysokou tuhost a stabilitu při obrábění, což je důležité u velmi těžkých obrobků. Nevýhodou je omezení maximální výšky obrobku právě průchodem pod příčníkem. Dvoustojanové vertikální soustruhy se využívají pro velké průměry stolů (řádově 2000 mm a více), kde je požadována maximální přesnost a tuhost.

• CNC vs. konvenční provedení: Starší karusely byly často manuálně ovládané (s ručním nastavováním posuvů a bez automatické výměny nástrojů). Moderní karusely jsou obvykle CNC řízené, což umožňuje automatizované obrábění složitých tvarů a integraci dalších operací (např. frézování drážek nebo vrtání otvorů pomocí přídavných frézovacích hlav). CNC vertikální soustruhy mívají revolverové hlavy či automatické výměníky nástrojů pro zvýšení produktivity.

Mezi klíčové technické parametry karuselů patří průměr upínacího stolu, maximální výška obrobku (omezena u dvoustojanových strojů příčníkem) a maximální hmotnost obrobku, kterou stroj unese. Běžné průmyslové karusely mají průměr otočného stolu od několika stovek milimetrů (např. 800 mm) až po několik metrů (4–5 m i více u největších strojů). Při výběru konkrétního typu je nutné vycházet z rozměrů a hmotností dílců, které potřebujete obrábět.

Praktické využití

Karusely nacházejí uplatnění zejména v těžkém strojírenství, energetice a dalších odvětvích, kde se obrábějí objemné součásti. Typickými uživateli jsou firmy vyrábějící:

• Energetické a turbínové komponenty: Například rotory vodních či parních turbín, velké příruby a skříně generátorů, větrné elektrárny (náboje rotorů).

• Ložiska a otočné mechanismy: Výroba velkorozměrových ložiskových věnců, otočných stolů jeřábů či otočí bagrů vyžaduje soustružení velkých průměrů s vysokou přesností.

• Dopravní a automobilový průmysl: U kolejových vozidel se vertikální soustruhy využívají pro obnovu profilu kol (podúrovňové soustruhy kol jsou vlastně speciální karusely). V automobilovém a leteckém průmyslu pak karusely obrábějí například brzdové kotouče, náboje či části motorů o větším průměru.

• Ropný a chemický průmysl: Soustružení těžkých ventilů, armatur, tlakových nádob a přírub pro potrubní systémy často probíhá na karuselech, které zvládnou jak velký průměr, tak hmotnost obrobku.

Kromě toho se svislé soustruhy využívají i v dalších aplikacích, kde je potřeba obrábět rozměrné obrobky – například výroba velkých ozubených kol, setrvačníků, komutátorů pro elektrické stroje atd. Karusely umožňují obrobit celý obvod či čelo takového dílu v jednom upnutí, což zvyšuje přesnost a zkracuje výrobní čas.

Tipy pro výběr karuselu

Při výběru vertikálního soustruhu (karuselu) zvažte zejména následující aspekty:

• Průměr a nosnost upínacího stolu: Zvolte stroj s dostatečně velkým průměrem upínací desky, aby pokryl vaše největší obrobky. Důležitá je i maximální nosnost – hmotnost obrobků nesmí překročit konstrukční limit stroje.

• Výška obrobku a zdvih osy Z: U karuselů je klíčové, jak vysoký obrobek se vejde pod příčník. Sledujte proto údaj o maximální výšce obrobku. Také rozsah svislého posuvu suportu (osy Z) určuje, jak vysokou plochu lze obrábět.

• Přesnost a tuhost stroje: Pro náročné operace (např. jemné soustružení velkých průměrů) dbejte na kvalitu ložisek otočného stolu, tuhost rámu a celkovou stabilitu stroje. Vyšší hmotnost stroje a robustní konstrukce obvykle znamenají lepší tlumení vibrací a vyšší přesnost.

• CNC vybavení a doplňky: Rozhodněte se, zda potřebujete CNC řízení. CNC karusel výrazně usnadní obrábění složitých tvarů a opakovaných sérií. Zvážit můžete i doplňkové vybavení jako automatický měnič nástrojů, poháněné nástroje pro frézování a vrtání, nebo sondy pro měření obrobku přímo na stroji.

• Servis a podpora výrobce: U takto velkého a investičně náročného stroje je zásadní, aby výrobce či dodavatel poskytoval spolehlivý servis. Ověřte si dostupnost náhradních dílů, rychlost servisních zásahů a možnosti vzdálené diagnostiky u CNC strojů. Dobrý dodavatel vám také pomůže s instalací stroje (která u karuselu může být komplexní včetně speciálních základů) a zaškolením personálu.

Jak to dělá TDZ Turn

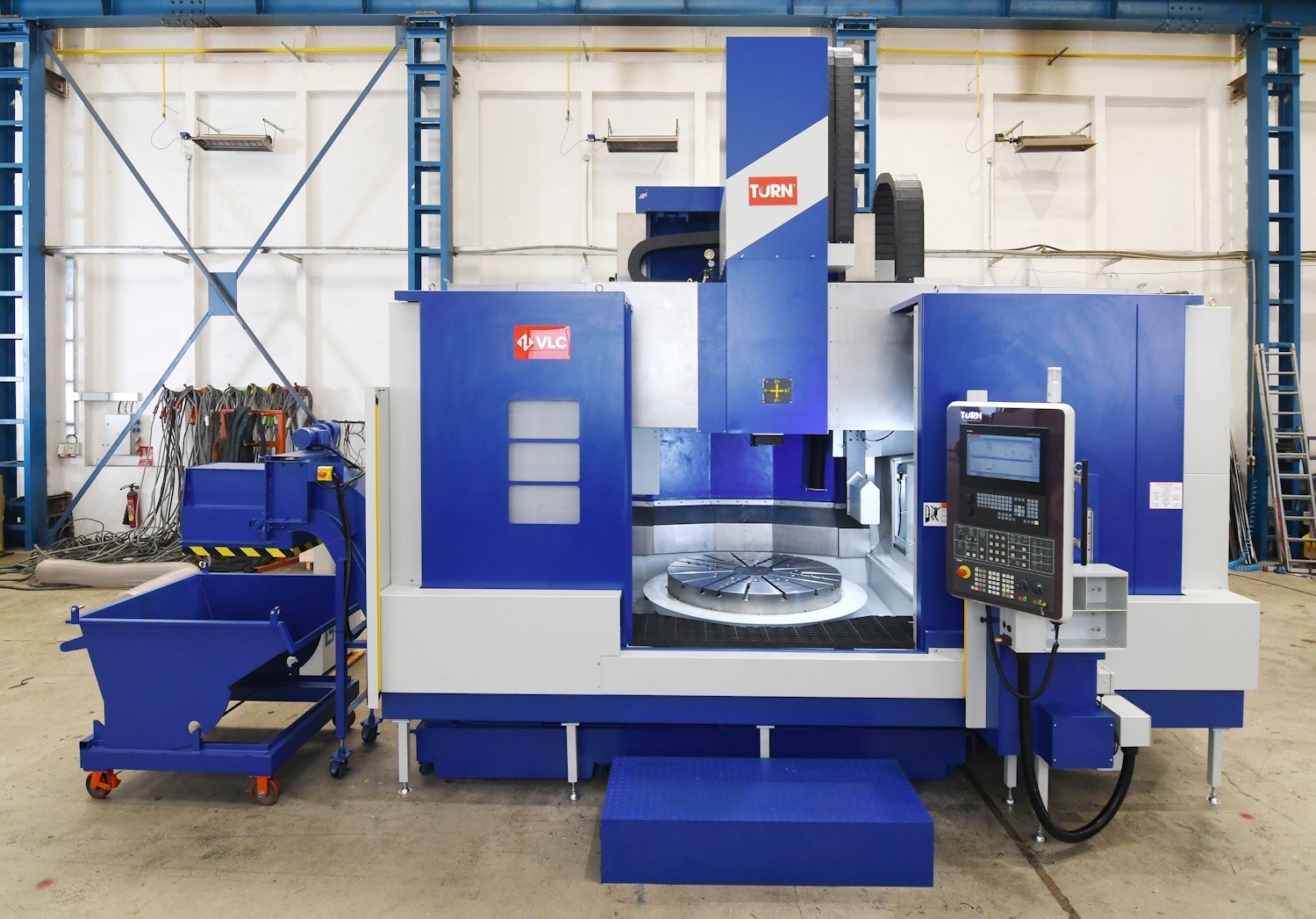

TDZ Turn je specialistou na dodávky vertikálních soustruhů VSC a VLC pro český i zahraniční trh. V našem portfoliu najdete CNC karusely s průměry upínacích stolů od 800 mm až do 4500 mm, které pokryjí potřeby jak středních strojírenských firem, tak i velkých průmyslových podniků. Tyto stroje vynikají vysokou tuhostí konstrukce, přesným chodem otočných stolů a možností vybavení moderními řídicími systémy (Siemens či Fanuc).

Našim zákazníkům zajišťujeme kompletní servis od poradenské činnosti při výběru optimálního karuselu, přes dodání a uvedení do provozu, až po následný servis a dodávky náhradních dílů. TDZ Turn má bohaté zkušenosti z projektů pro výrobce energetických zařízení, dopravní techniky i obecné strojírenství. Na námi dodaných vertikálních soustruzích (karuselech) obrábějí své produkty přední české i nadnárodní společnosti. Pokud hledáte spolehlivý vertikální soustruh, rádi vám pomůžeme s výběrem a zajistíme řešení šité na míru.

Zjistěte více o našich vertikálních soustruzích – kontaktujte nás.
