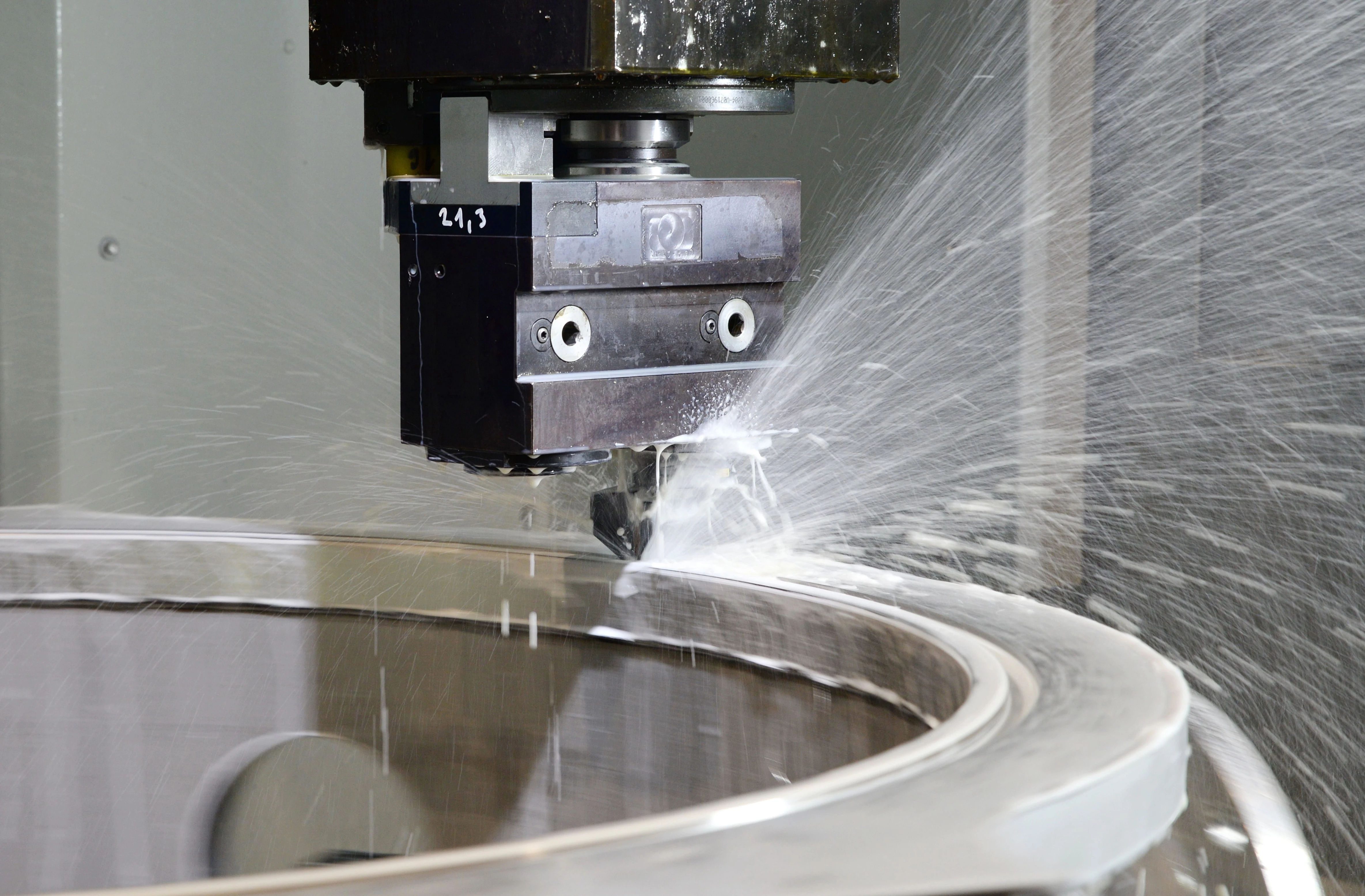

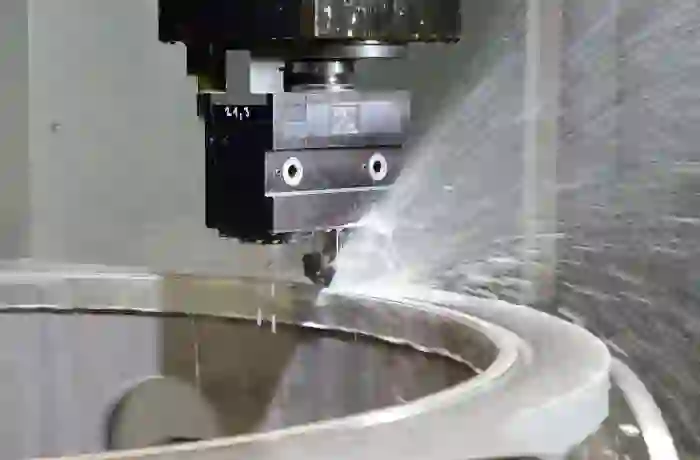

Typy vertikálních soustruhů

Vertikální soustruhy se odlišují konstrukcí, výkonem i způsobem ovládání. Základní rozdělení je následující:

Jednostojanové a dvoustojanové karusely

Jednostojanový karusel má jeden stojan, také se používá termín sloup s příčným suportem. Je vhodný pro menší až střední průměry a umožňuje snadný přístup k obrobku. Dvoustojanový karusel disponuje dvěma stojany či sloupy a příčným nosníkem, který zajišťuje vyšší tuhost a nosnost. Je určen k obrábění rozměrných a těžkých obrobků, kde je třeba stabilita a přesnost. Je obecně známo, že svislý soustruh slouží k obrábění rozměrných a těžkých rotačních obrobků a může být doplněn o brousicí, frézovací či vyvrtávací zařízení.

Ruční (manuální) a CNC karusely

Manuální karusely jsou ovládány ručně a jsou vhodné pro kusovou výrobu, jednoduché operace nebo údržbu. Moderní vertikální soustruhy jsou ale často vybaveny CNC řízením, které umožňuje automatizaci, vyšší přesnost, opakovatelnost a integraci s dalšími technologiemi (měření, frézování). CNC karusely mají často zásobník nástrojů a poháněné nástroje pro vrtání či frézování.

Velikostní a výkonnostní kategorie

Výrobci nabízejí různé velikosti karuselů podle maximálního oběžného průměru, výšky obrobku a nosnosti stolu. Malé karusely (průměr stolu do 1 m) jsou určeny pro dílny a lehčí průmysl. Střední karusely zvládnou obrobky s průměrem 1–3 m a hmotností v jednotkách tun. Velké karusely mají průměr stolu 3–5 m, výšku obrobku 2–3 m a nosnost desítek tun.

Praktické využití

Svislé soustruhy nacházejí uplatnění všude tam, kde je potřeba obrábět velké rotační nebo prstencové dílce. Typické aplikace zahrnují:
• Energetika a turbíny – obruče parních a plynových turbín, lopatkové kotouče, kryty a příruby.
• Strojírenství a těžký průmysl – velká ozubená kola, ložisková pouzdra, přírubové spojky, prstence převodovek, sušicí bubny.
• Výroba ložisek – vnější a vnitřní kroužky ložisek pro větrné elektrárny, lisy a válcovací stolice.
• Dopravní strojírenství – brzdové kotouče kolejových a silničních vozidel, ráfky pro vagony nebo bagry.
• Letecký a kosmický průmysl – oběžné kola motorů, prstence trupů a komponenty podvozků.

Velké karusely mohou být vybaveny brousicím, frézovacím a vyvrtávacím zařízením, čímž se zvyšuje jejich flexibilita.

Na co se zaměřit při výběru vertikálního soustruhu:

Volba vhodného karuselu závisí na požadavcích výroby a konkrétních parametrech obrobků. Při výběru je důležité zohlednit:
• Oběžný průměr a velikost upínací desky, taktéž nazývané upínací stůl – průměr upínací desky/stolu a maximální oběžný průměr určují, jak velké díly můžete obrábět.
různými variantami stolů/upínacích desek.. Zvažte i výšku obrobku. Některé stroje umožňují výšku až 3 200 mm u těžkých CNC karuselů.
• Nosnost soustruhu a hmotnost obrobku – robustní konstrukce je klíčová. VSC S stroje od TDZ Turn jsou určeny pro obrobky do 1 300 kg, střední řada VSC M pro 2 000 kg a
VSC L pro 4 000 kg. Větší VLC S karusely unesou 8 000 kg, řada VLC M 20 000 kg  a největší VLC L až 35 000 kg.
• Výška obrobku – výška obrobku a nastavení příčného suportu, téže nosníku určují maximální možnou výšku obráběné součásti. Tak například řada VLC M nabízí výšku obrobku až 2 650 mm.
• Výkon hlavního motoru a otáčky upínací desky – výkon vřetene určuje schopnost toho, jak efektivně dokáže stroj odebírat třísku z obrobku.
• Tuhost a konstrukce – volba mezi jednostojanovou a dvoustojanovou konstrukcí závisí na nárocích na tuhost. U velkých dílů je výhodný dvousloupový rám s nastavitelným příčným nosníkem. Konstrukce by měla být z litiny nebo svařence s dostatečnou hmotností a kluzné plochy by měly být kaleny pro dlouhou životnost.
• Upínání a nástroje – zvažte typ sklíčidla (3-čelisťové, 4-čelisťové) a možnost hydraulického upínání. U CNC karuselů oceníte zásobník nástrojů mimo pracovní prostor a možnost poháněných nástrojů.
• Doplňkové funkce – brousicí, frézovací a vyvrtávací zařízení a systémy pro rozměrovou kontrolu zvyšují flexibilitu karuselu. Některé stroje nabízejí otočný stůl s C-osou a možnost simultánního frézování.
• Řídicí systém a automatizace – moderní CNC karusely jsou vybaveny řídicími systémy Siemens Sinumerik nebo Fanuc. Umožňují komplexní programování, integraci do
výrobních linek a monitorování stavu strojů.
• Servis a dostupnost náhradních dílů – zvažte kvalitu a rychlost servisu. Dodavatel by měl zajistit instalaci, školení, záruční i pozáruční servis a dostupnost náhradních dílů.


Jak to dělá TDZ Turn

TDZ Turn s.r.o. je český výrobce, který se specializuje na vertikální a horizontální soustruhy pro těžké obrábění. V oblasti karuselů nabízí dvě hlavní řady: VSC a VLC. Tyto řady se liší konstrukcí a maximálními parametry.
• VSC S, M a L – Kompaktní vertikální soustruhy VSC jsou určeny pro přesné soustružení středně velkých dílů. VSC S zvládá obrobky do hmotnosti 1 300 kg s hydraulickým
sklíčidlem 380–600 mm a oběžným průměrem 850 mm. VSC M umožňuje upnutí dílů do 2 000 kg, sklíčidlo 600 nebo 800 mm a oběžný průměr 950 mm. Největší VSC L unese 4 000 kg, má sklíčidlo 600–1 000 mm a oběžný průměr až 1 250 mm. Všechny modely mají zásobník 12–16 nástrojů mimo pracovní prostor.
• VLC S, M a L – Těžší karusely VLC jsou stavěny na extrémní výkon a robustnost. VLC S stroje jsou určeny pro díly do 8 000 kg s oběžným průměrem 2 000 mm a výškou
1 500 mm. Řada VLC M kombinuje výkon, robustnost a variabilitu pro díly do 20 000 kg, oběžný průměr 3 000 mm a výšku 2 650 mm. Vlajkovou lodí je VLC L pro díly do
35 000 kg, s oběžným průměrem 5 100 mm a výškou 3 200 mm. Tyto stroje lze vybavit poháněnými nástroji, automatickou výměnou nástrojů a měřicími sondami.
• Komplexní služby – TDZ Turn poskytuje zákazníkům individuální poradenství, návrh stroje na míru a kompletní servisní zázemí včetně skladů náhradních dílů. Díky tomu
mohou zákazníci rychle nasadit nové technologie a udržovat vysokou produktivitu.

Shrnutí

Vertikální soustruh, známý také jako karusel, je klíčovým strojem pro obrábění velkých a těžkých rotačních dílů. Při výběru vhodného karuselu se zaměřte na průměr a výšku obrobku, nosnost stolu, tuhost konstrukce, výkon pohonu a možnosti doplňkového vybavení. Rozmyslete si, zda potřebujete jednoduchý ruční stroj nebo CNC karusel s automatizací a zásobníkem nástrojů. Nezapomeňte prověřit zkušenosti dodavatele a kvalitu servisního zázemí. TDZ Turn nabízí širokou paletu kompaktních i těžkých vertikálních soustruhů řady VSC a VLC pro obrobky od několika set kilogramů až po desítky tun. Pokud chcete zjistit více o vertikálních soustruzích a vybrat optimální řešení, navštivte stránku vertikálních soustruhů nebo se podívejte i na naše horizontální soustruhy. Rádi vám poradíme a připravíme nabídku na míru.
